Inleiding tot kraan- en zware hydraulische cilinders

Hydraulische cilinders zijn vitale mechanische actuatoren die onder druk staande hydraulische vloeistof gebruiken om lineaire kracht en beweging te genereren. Ze spelen een centrale rol in zware machines en hefapparatuur, waarbij ze hydraulische energie omzetten in mechanische output. Deze componenten zijn vooral van cruciaal belang in toepassingen waar een hoge kracht en precieze beweging vereist zijn, zoals in kranen en industriële apparatuur.

In kraansystemen en zware omgevingen beïnvloeden de prestaties en betrouwbaarheid van hydraulische cilinders direct de operationele efficiëntie en veiligheid. Van het tillen van massieve belastingen tot stabiliserende structurele elementen, de rechter hydraulische cilinder kan de effectiviteit van een systeem onder extreme werkomstandigheden bepalen. Het selecteren van een geschikte cilinder is niet alleen een kwestie van overeenkomende specificaties - het omvat het evalueren van factoren zoals drukcapaciteit, belastingvereisten, slaglengte, bevestigingsconfiguratie en omgevingsweerkracht.

Dit artikel biedt een diepgaand overzicht van hydraulische cilinders, gericht op hun toepassing in kranen en zware machines. Het onderzoekt ook verschillende cilindertypen, hun constructie en functionaliteit, belangrijke selectiecriteria, onderhoudsstrategieën en opkomende technologieën die de toekomst van hydraulische bediening vormgeven.

Inzicht in hydraulische cilinders

Hydraulische cilinders zijn mechanische apparaten die lineaire beweging produceren en dwingen door het gebruik van niet -samendrukbare hydraulische vloeistof. Ze zijn een integraal onderdeel van hydraulische systemen die worden gebruikt in industriële, constructie en mobiele apparatuur.

Wat is een hydraulische cilinder?

In de kern bestaat een hydraulische cilinder uit een cilindrisch vat, een zuiger verbonden met een stang en eindkappen. De basisfunctie omvat het onder druk zetten van vloeistof aan één kant van de zuiger om beweging in de staaf te creëren. De druk van de vloeistof dwingt de zuiger om uit te breiden of in te trekken, waardoor lineaire beweging wordt geproduceerd.

Basisprincipes van werking

Hydraulische cilinders werken op basis van de wet van Pascal, die stelt dat de druk die wordt uitgeoefend op een beperkte vloeistof gelijkelijk in alle richtingen wordt overgebracht. Wanneer hydraulische vloeistof in één zijde van de cilinder wordt gepompt, zorgt de druk ervoor dat de zuiger beweegt. De gegenereerde kracht hangt af van de vloeistofdruk en het oppervlak van de zuiger.

Belangrijke componenten van een hydraulische cilinder

• Cilinder vat : Huizen de zuiger en behoudt de vloeistof onder druk.
• Zuiger en zuigerstang : Omzet vloeistofdruk in mechanische beweging.
• Eindkappen : Sluit beide uiteinden van het vat af en steun de staaf en vloeistofstroom.
• Afdichtingen en pakkingen : Voorkom interne en externe lekkage.
• Haven : Laat hydraulische vloeistof binnenkomen en de cilinder verlaten.

Soorten hydraulische cilinders

Hydraulische cilinders zijn er in verschillende ontwerpen, elk geschikt voor specifieke operationele behoeften en mechanische configuraties. De keuze van het cilindertype beïnvloedt de algemene prestaties, efficiëntie en levensduur van het systeem. Hieronder staan de meest voorkomende typen die worden gebruikt in kraan- en zware machinetoepassingen.

Enkele acteercilinders

Beschrijving en functie:
Enkele acteercilinders zijn ontworpen om kracht in slechts één richting toe te passen - meestal extensie. Hydraulische vloeistof komt door een enkele poort en duwt de zuiger naar buiten. De terugkeerslag wordt meestal bereikt door een externe kracht, zoals zwaartekracht of een veer.

Voordelen:

• Eenvoudig ontwerp en lagere kosten
• Minder componenten leiden tot eenvoudiger onderhoud
• Goed geschikt voor verticale bewerkingen zoals tillen

Nadelen:

• Beperkt tot eendirectionele kracht
• Externe retourmacht nodig
• Minder controle over de terugtrekkingsbeweging

Typische toepassingen:

• Liftplatforms
• Dumptruckbedden
• Drukuitrusting met door zwaartekracht geassisteerde terugkeer

Dubbelwerkende cilinders

Beschrijving en functie:
Dubbelwerkende cilinders gebruiken hydraulische druk om de zuiger in beide richtingen te verplaatsen - uitbreiding en intrekking. Twee poorten regelen vloeistofstroom aan weerszijden van de zuiger.

Voordelen:

• Biedt kracht in beide richtingen
• Grotere controle over beweging
• Geschikt voor horizontale en verticale toepassingen

Nadelen:

• Complexer dan enkele acteercilinders
• Iets hogere kosten
• Vereist meer precieze besturingssystemen

Typische toepassingen:

• Mobiele kraanboomboom
• Bouwapparatuur
• Industriële persen en klemsystemen

Telescopische cilinders

Beschrijving en functie:
Telescopische cilinders hebben meerdere geneste fasen of mouwen die zich achtereenvolgens uitstrekken. Dit ontwerp zorgt voor een langere slag binnen een compacte ingetrokken lengte.

Voordelen:

• Ruimte-efficiënt met verlengd bereik
• Ideaal voor toepassingen die lange verlenging nodig hebben
• Biedt hoge hefmogelijkheden

Nadelen:

• Meer complexe constructie
• Hogere reparatiekosten en onderhoud
• Vatbaar voor slijtage als het niet goed wordt onderhouden

Typische toepassingen:

• Op vrachtwagen gemonteerde kranen
• Luchtliftplatforms
• Landbouwtrailers en dumplichamen

Gelaste cilinders

Beschrijving en functie:
Gelaste cilinders hebben hun eindkappen rechtstreeks aan het cilindervat gelast en een compact en duurzaam ontwerp vormen. Deze worden meestal gebruikt in veeleisende toepassingen vanwege hun sterkte en laag profiel.

Voordelen:

• Sterke, verzegelde structuur
• Compact en ruimtebesparend
• Geschikt voor hogedrukomgevingen

Nadelen:

• Moeilijk te demonteren voor onderhoud
• Niet ideaal voor vaak onderhouden systemen

Typische toepassingen:

• Earthmoving -machines
• Zware kranen
• Industriële laders en compacte apparatuur

Bind stangcilinders

Beschrijving en functie:
Bind stangcilinders gebruiken externe schroefdraadstangen om de eindkappen op hun plaats te houden, waardoor ze gemakkelijker te ondervinden en te demonteren zijn.

Voordelen:

• Eenvoudig onderhoud en gedeeltelijke vervanging
• Gestandaardiseerde componenten
• Algemeen beschikbaar en kosteneffectief

Nadelen:

• Minder robuust voor extreme duty-operaties
• Omvangrijk vanwege stropdasstaven
• Potentieel voor staaf loskoppeling in instellingen met een hoge vibratie

Typische toepassingen:

• Factory Automation Systems
• Materiaalbehandelingsapparatuur
• Lichte industriële machines

Elk type hydraulische cilinder heeft unieke structurele kenmerken en prestatiekenmerken. Het kiezen van de juiste hangt af van applicatiespecifieke factoren zoals krachtrichting, ruimtebeperkingen, belastingvereisten en onderhoudstoegankelijkheid.

Kraanhydraulische cilinders : Specifieke toepassingen

Hydraulische cilinders zijn essentieel voor de functionaliteit van kranen en bieden de nodige kracht en controle voor het tillen, verlagen, uitbreiden en roteren van zware belastingen. Deze cilinders zijn ontworpen om hoge drukken, repetitieve beweging en variërende omgevingscondities te weerstaan. Afhankelijk van het kraantype en use case zijn hydraulische cilinders afgestemd op specifieke mechanische en veiligheidseisen.

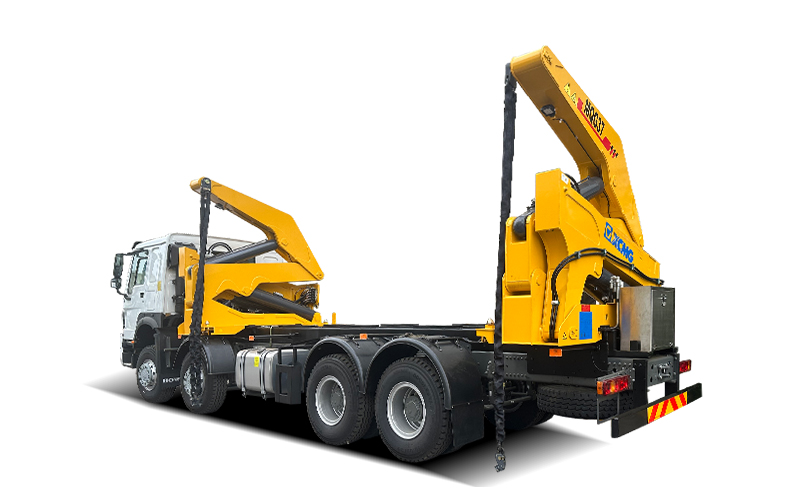

Gebruik in mobiele kranen

Mobiele kranen, vaak gemonteerd op vrachtwagens of ramere bases, zijn sterk afhankelijk van hydraulische cilinders voor boomarticulatie, telescoperen, inzet van de stempel en ladingheffing. Deze cilinders moeten onder dynamische belastingen en variërende hoeken werken met behoud van precieze controle.

Belangrijkste kenmerken:

• Materialen met hoge sterkte om zwaar tillen te ondersteunen
• Compacte, hogedrukcilinders voor boomverlenging
• Telescopische cilinders om een langer bereik in een compacte vorm te bieden

Toepassingsgebieden:

• Telescopische boombeweging
• Outrigger -uitbreiding en intrekking
• Stabilisatiesystemen

Gebruik in overhead kranen

Overhead kranen, meestal gebruikt in industriële en productiefaciliteiten, gebruiken hydraulische cilinders voor hijs en trolleybeweging, vooral in ontwerpen waar elektrische motoren worden aangevuld of vervangen door hydraulische schijven.

Belangrijkste kenmerken:

• Gladde en herhaalbare bewegingsregeling
• Compacte gelaste cilinders om ruimte te besparen
• Verbeterde veiligheids- en faalveilige vergrendelingsmechanismen

Toepassingsgebieden:

• Verticale hijsmechanismen
• Brug- en trolley -bediening
• Noodremmen of load-hold-functies

Gebruik in bouwkranen

Constructie kranen, waaronder torenkranen en ruwe terreinkranen, worden geconfronteerd met hoge structurele belastingen en werken vaak in zware buitenomstandigheden. Hydraulische cilinders die in deze kranen worden gebruikt, moeten een hoge belastingdragende capaciteit, duurzaamheid en corrosieweerstand bieden.

Belangrijkste kenmerken:

• Corrosiebestendige coatings voor buitengebruik
• Zware constructie voor werking met een hoge cyclus
• Afdichtingen en ruitenwissers ontworpen voor vuile of schurende omgevingen

Toepassingsgebieden:

• Luffing- en zware mechanismen
• Telescopische boomsecties
• Systemen voor laadbehandeling en positionering

Ontwerpoverwegingen voor kraancilinders

Bij het ontwerpen of selecteren van hydraulische cilinders voor kraantoepassingen worden de volgende factoren meestal geprioriteerd:

• Laadlagercapaciteit: Cranen verwerken vaak dynamische en fluctuerende belastingen. Cilinders moeten in staat zijn om zowel statische als schokbelasting te weerstaan.
• Precisiebesturing: Soepel en nauwkeurige controle is van vitaal belang voor veiligheid tijdens het tillen en positioneren.
• Veiligheidseisen: Ingebouwde vergrendelingskleppen, drukverlichtingsapparaten en overbodige systemen helpen ongevallen te voorkomen.
• Omgevingsweerstand: Buitenkranen vereisen bescherming tegen vocht, stof, blootstelling aan UV en temperatuurschommelingen.
• Bruikbaarheid: In mobiele operaties is het vermogen om cilinders zonder significante downtime te inspecteren en te onderhouden, essentieel.

Hydraulische cilinders in kranen zijn meer dan alleen actuatoren-het zijn veiligheidskritische componenten die bijdragen aan zowel de efficiëntie als de betrouwbaarheid van liftsystemen.

Zware hydraulische cilinders: specifieke toepassingen

Zware hydraulische cilinders worden ontworpen voor veeleisende taken die extreme kracht, hoge druk en continue werking inhouden. Deze cilinders zijn cruciale componenten in industrieën zoals constructie, mijnbouw en zware productie, waarbij de prestaties en betrouwbaarheid van apparatuur voorop staan. Door hun robuuste constructie en gespecialiseerde ontwerpkenmerken kunnen ze effectief functioneren in harde werkomstandigheden en omgevingen met een hoge belasting.

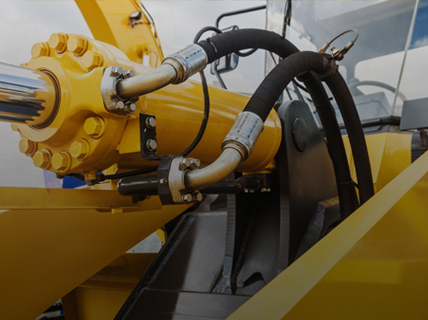

Gebruik in aardverovingsapparatuur

Earthmoving -machines zoals graafmachines, bulldozers en wielladers zijn afhankelijk van hydraulische cilinders voor het graven, tillen, duwen en stuurbewerkingen. Deze toepassingen vereisen cilinders met hoge outputkracht, slijtvastheid en lange levensduur.

Belangrijkste rollen:

• ARM-, BOOM- en emmerarticulatie in graafmachines
• Blade lift en kantelen in bulldozers
• Stuur- en emmerbesturing in laders

Ontwerpvereisten:

• Geharde oppervlakken om te weerstaan tegen vuil en impact
• Zware muurvaten om een hoge interne druk te verwerken
• Betrouwbare afdichtingen om verontreiniging te voorkomen

Gebruik in mijnapparatuur

Mijnbouwactiviteiten omvatten grootschalige, high-impact machines zoals rockbrekers, boorplatforms en trekwagens. De hydraulische cilinders die in deze machines worden gebruikt, moeten onder aanhoudende hoge belastingen werken, corrosie weerstaan en de blootstelling aan schurend materiaal weerstaan.

Belangrijkste rollen:

• Boren en saaie operaties
• Suspensiesystemen in trekwagens
• Rotsbrekende en verpletterende apparatuur

Ontwerpvereisten:

• Hogedrukbeoordelingen voor diep boren
• Corrosiebestendige coatings voor chemische blootstelling
• Extra-duurzame afdichtingen om schurend stof aan te kunnen

Gebruik in industriële persen

Hydraulische persen die worden gebruikt bij productie, metaalvorming en recycling vertrouwen op hydraulische cilinders om immense druk uit te oefenen voor het vormen of comprimeren van materialen. Deze cilinders moeten precieze, consistente kracht over lange dienstcycli leveren.

Belangrijkste rollen:

• Smeed- en stempeltoepassingen
• Materiaalverdichting in recyclingsystemen
• Component vormen en sterven op drukken

Ontwerpvereisten:

• Precisie-grondstaven voor soepele bediening
• Versterkte eindkappen en lagers voor stabiliteit
• Temperatuurbestendige afdichtingen voor verwarmde omgevingen

Ontwerpoverwegingen voor zware cilinders

Het selecteren of ontwerpen van zware hydraulische cilinders vereist aandacht voor prestaties, duurzaamheid en veiligheidsfactoren:

• Drukcapaciteit: Moet bestand zijn tegen aanhoudende en piekdruk zonder vervorming of lekkage.
• Cycle Life: Hoogfrequente operaties eisen cilinders beoordeeld voor duurzaamheid op lange termijn en minimale slijtage.
• Materiële selectie: Legeringsstaal, warmtebehandeling en oppervlakteharding worden vaak gebruikt om de sterkte en een lange levensduur te verbeteren.
• Afdichttechnologie: Geavanceerde afdichtsystemen voorkomen interne en externe lekkage en verwerken snelle beweging.
• Montageconfiguratie: Montagestijl moet zware ladingen ondersteunen en stabiele werking mogelijk maken onder hoge kracht.

Zware hydraulische cilinders zijn de drijvende kracht achter de kracht en precisie van grootschalige apparatuur. Hun rol staat centraal in het zorgen voor soepele werking, maximale output en veiligheid van de operator in sommige van de meest uitdagende industriële omgevingen ter wereld.

Belangrijkste overwegingen bij het kiezen van een Hydraulische cilinder

Het selecteren van de juiste hydraulische cilinder is essentieel voor het bereiken van betrouwbare prestaties, het minimaliseren van downtime en het waarborgen van de veiligheid van het systeem. Of de cilinder nu wordt gebruikt in een kraan, mijnmachine of industriële pers, verschillende technische en omgevingsfactoren moeten worden geëvalueerd om de cilinder te matchen met de toepassingsvereisten.

Laadvermogen

Het bepalen van het vereiste laadvermogen:
Laadvermogen verwijst naar de maximale kracht die een hydraulische cilinder veilig kan uitoefenen. Dit hangt af van het zuigergebied en de systeemdruk. Het nauwkeurig berekenen van de belastingsvereisten, inclusief statische en dynamische belastingen, zorgt ervoor dat de cilinder kan presteren zonder stam of falen.

Veiligheidsfactoren:
Een juiste veiligheidsmarge - meestal 1,5 tot 2 keer de verwachte werkbelasting - is ingebouwd in het ontwerp om onverwachte stress, schokbelastingen en vermoeidheid in de loop van de tijd te compenseren. Het onderschatten van de belastingsvereisten kan leiden tot voortijdige slijtage of catastrofaal falen.

Werkdruk

Bij het matchen van de cilinder met systeemdruk:
Hydraulische systemen werken op verschillende drukbereiken, afhankelijk van de machines en de taak. Gemeenschappelijke industriële systemen variëren van 2.000 tot 5.000 psi, terwijl gespecialiseerde toepassingen dat kunnen overtreffen. Cilinders moeten worden beoordeeld om niet alleen normale bedrijfsdruk te weerstaan, maar ook drukpieken.

Drukbeoordelingen en veiligheidsmarges:
Fabrikanten vermelden meestal de maximaal nominale druk, inclusief ingebouwde veiligheidsmarges. Het is belangrijk om ervoor te zorgen dat alle componenten - cilinder, afdichtingen, fittingen - de aangewezen druk kunnen verwerken zonder risico op lekkage of barsten.

Slaglengte

Het berekenen van de benodigde slaglengte:
Slaglengte is de afstand die de zuigerstang van volledig ingetrokken naar volledig verlengd reist. Dit moet zorgvuldig worden berekend op basis van de motie die de toepassing vereist. Overmatig lange lijnen in een compact ontwerp kunnen stangbuiging of instabiliteit veroorzaken.

Impact op cilinderontwerp:
Langere beroertes kunnen gidsen of staafsteunen vereisen om knik te voorkomen. Telescopische cilinders worden vaak gebruikt wanneer ruimtebeperkingen de mogelijkheid beperken om een lange cilinder met één podium te gebruiken.

Montagestijl

Verschillende bevestigingsopties:
Hydraulische cilinders zijn beschikbaar in verschillende bevestigingsconfiguraties, waaronder:

• Flens Mount: Biedt rigide en vaste positionering, geschikt voor rechte krachttoepassing.
• Glege Mount: Maakt het draaien van beweging mogelijk, ideaal voor koppelingen of waar hoekbeweging nodig is.
• Trunnion Mount: Geschikt voor toepassingen die zij-tot-zij-rotatie of complexe bewegingspaden vereisen.

De juiste bevestigingsstijl selecteren:
De keuze hangt af van het bewegingspatroon, de belastingsrichting en de uitlijning van de machinecomponenten. Juiste montage vermindert de slijtage en voorkomt de zijkosten, die de cilinder en de afdichtingen kan beschadigen.

Omgevingsfactoren

Temperatuur, corrosie en andere overwegingen van het milieu:
Hydraulische cilinders kunnen in extreme omstandigheden werken, zoals vriestemperaturen, hoge warmte, zoutwateromgevingen of schurende stof. Deze factoren beïnvloeden de selectie van cilindermateriaal, afdichtingssamenstelling en oppervlaktebehandelingen.

Materiaalselectie voor harde omgevingen:

• Roestvrij staal of verchroomde staven: Verbeter de corrosieweerstand
• Nikkel- of epoxy -coatings: Beschermen tegen chemische blootstelling
• Hoge-temperatuurafdichtingen: Handhaaf de prestaties onder thermische stress
• Rod ruitenwissers en schrapers: Houd puin uit de cilinder -internals

Het kiezen van de juiste hydraulische cilinder omvat meer dan alleen bijpassende dimensies. Het vereist een uitgebreide analyse van mechanische belasting, systeemdruk, blootstelling aan het milieu, bewegingsprofiel en operationele veiligheid. Investeren in een goed gespecificeerde cilinder helpt de systeemprestaties te verbeteren, de levensduur van de apparatuur te verlengen en de bedrijfskosten op lange termijn te verlagen.

Hydraulisch cilinderonderhoud

Goed onderhoud is van cruciaal belang om de betrouwbare prestaties en de uitgebreide levensduur van hydraulische cilinders te waarborgen, vooral in veeleisende omgevingen zoals bouwplaatsen, fabrieken en mijnbouwactiviteiten. Een goed onderhouden hydraulische cilinder vermindert niet alleen het faalrisico, maar verbetert ook de efficiëntie en vermindert de operationele kosten.

Regelmatige inspectieprocedures

Routinematige visuele en functionele inspecties helpen bij het detecteren van vroege tekenen van slijtage of storing. Veelvoorkomende controles zijn onder meer:

• Zegelconditie: Zoek naar tekenen van lekkage, kraken of vervorming rond de staaf- en klierafdichtingen.
• Staafoppervlak: Inspecteer op scoren, putje of corrosie, die interne afdichtingen of compromiscilinderbewerking kan beschadigen.
• Montagepunten: Controleer op uitlijningsproblemen, losse bouten of tekenen van structurele stress rond montagegebieden.
• Slangverbindingen: Zorg ervoor dat hydraulische lijnen strak zijn en vrij van lekkage of slijtage.

Regelmatige inspectie moet een gedefinieerd schema volgen op basis van operationele uren of kalenderintervallen, afhankelijk van het gebruik van apparatuur.

Smering best practices

Hoewel de meeste hydraulische cilinders worden gepressiceerd door hydraulische vloeistof, vereisen sommige componenten-zoals gaffelpen of trunnion-mounts-periodieke handmatige smering.

• Gebruik door de fabrikant aanbevolen vet: Onverbeterbare smeermiddelen kunnen afdichtingen afbreken of de prestaties beïnvloeden.
• Reinig voor het smeren: Vuil of schurende deeltjes moeten uit fittingen en gewrichten worden verwijderd voordat ze vet aanbrengen.
• Vermijd overdagen: Overtollig vet kan stof en puin aantrekken, slijtage versnellen in plaats van het te voorkomen.

Het handhaven van de juiste smering minimaliseert wrijving, verbetert de bewegingsregeling en voorkomt metaal-tot-metaal contact dat leidt tot voortijdige slijtage.

Preventieve onderhoudstips

Preventief onderhoud gaat verder dan reactieve reparaties door mogelijke problemen aan te pakken voordat ze leiden tot falen. Best practices zijn onder meer:

• Vloeistof netheid: Verontreinigde hydraulische vloeistof is een van de belangrijkste oorzaken van cilinderfalen. Vervang regelmatig filters en controleer de vloeistofkwaliteit.
• Afdichtingsvervangingscycli: Vervang de afdichtingen proactief tijdens de geplande downtime om niet -geplande storingen te voorkomen.
• Uitlijningscontroles: Verkeerde uitlijning kan aan de zijkant laden veroorzaken, wat leidt tot ongelijke slijtage op staven en afdichtingen.
• Beschermende maatregelen: Installeer stangbladen of schilden in omgevingen waar stof, modder of puin voorkomen.
• Milieucontroles: Gebruik kachels, koelers of isolatie om in extreme temperaturen te werken om vloeistofviscositeit binnen optimale reeksen te houden.

Een preventieve aanpak houdt niet alleen hydraulische systemen soepel draaien, maar draagt ook bij aan de veiligheid van de operator en kosteneffectieve activiteiten.

Consistent onderhoud is de basis van betrouwbaarheid van het hydraulische systeem. Door een duidelijk onderhoudsplan op te stellen dat inspecties, smering en preventieve maatregelen omvat, kunnen eigenaren van apparatuur de levensduur van hydraulische cilinders aanzienlijk verlengen en de kans op niet -geplande downtime of dure mislukkingen verminderen.

Problemen oplossen Problemen met veel voorkomende hydraulische cilinder

Zelfs met het juiste ontwerp en routineonderhoud kunnen hydraulische cilinders prestatieproblemen in de loop van de tijd ervaren. Het herkennen van vroege waarschuwingssignalen en het begrijpen van hun hoofdoorzaken helpt voorkomen dat kleine problemen in dure storingen escaleren. Hieronder staan enkele van de meest voorkomende problemen met hydraulische cilinders en hoe deze effectief kunnen worden aangepakt.

Het identificeren van gemeenschappelijke problemen

1. Hydraulische vloeistoflekken:
Lekken rond de stang, poorten of afdichtingen behoren tot de meest voorkomende problemen. Deze kunnen worden veroorzaakt door versleten afdichtingen, krassen op de staaf, onjuiste installatie of overmatige interne druk.

2. Langzame of schokkerige operatie:
Cilinders die onregelmatig of langzamer bewegen, kunnen te maken hebben met interne lekkage, gevangen lucht, vervuilde vloeistof of beschadigde afdichtingen.

3. Cilinderafwijking:
Wanneer een cilinder zich zonder invoer uitstrekt of intrekt, is deze vaak te wijten aan interne bypass (vloeistof die langs de zuigerafdichting lekt), defecte kleppen of onjuiste systeemdruk.

4. Oververhitting:
Overmatige warmteopwekking kan viscositeit van vloeistoffen verminderen en afdichtingen beschadigen. Oorzaken zijn onder meer hoge systeemdruk, overbelasting of slechte warmte -dissipatie.

5. Rod -vervorming of scoren:
Een gebogen of gescoorde staaf duidt op lading, verkeerde uitlijning of verontreiniging. Dit kan leiden tot afdichtingsschade, lekken en uiteindelijke cilinderfout.

6. Externe besmetting:
Modder, stof of chemicaliën op het staafoppervlak kunnen tijdens het terugtrekken in de cilinder worden getrokken, waardoor de interne slijtage wordt versneld.

Problemen oplossen stappen

Stap 1: Visuele inspectie
Controleer de cilinder op zichtbare schade, olielekken, het monteren van verkeerde uitlijningen en verontreinigingen. Let speciale aandacht aan de staaf, afdichtingen en fittingen.

Stap 2: Druk testen
Test de hydraulische druk op de cilinderpoorten om te bepalen of het probleem afkomstig is van de cilinder zelf of het bredere hydraulische systeem.

Stap 3: SEAL -evaluatie
Inspecteer interne afdichtingen als de cilinder wordt gedemonteerd. Zoek naar afvlakking, barsten, zwelling of extrusie - signeert die wijzen op vloeistof -incompatibiliteit of slijtage.

Stap 4: Controleer uitlijning en montage
Controleer of de cilinder correct is uitgelijnd met de laadrichting en dat de montageprogramma veilig is en onbeschadigd is.

Stap 5: Analyseer vloeistofconditie
Controleer hydraulische vloeistof op verkleuring, metalen deeltjes of verontreiniging. Vuile of afgebroken vloeistof moet worden vervangen en filters onderzocht.

Wanneer te repareren versus vervangen

Repareren wanneer:

• Het probleem is beperkt tot afdichtingen, lagers of oppervlakteslijtage.
• Cilinder vat en staaf zijn structureel intact.
• Downtime en reparatiekosten zijn beheersbaar.
• Een reparatiekit is beschikbaar voor het cilindermodel.

Vervangen wanneer:

• De staaf is ernstig gebogen of gescoord.
• De cilinder heeft uitgebreide corrosie- of vermoeidheidsscheuren.
• Reparatiekostenaanpak of overtreffen de vervangingskosten.
• De prestaties kunnen niet betrouwbaar worden hersteld door reparaties.

Weten wanneer je moet repareren en wanneer een cilinder moet worden vervangen, is een evenwicht tussen kosten, tijd en risico. Snelle interventie en juiste diagnostiek kunnen de algehele downtime van het systeem verminderen en gerelateerde schade aan componenten voorkomen.

Hydraulische cilinderherstel

Na verloop van tijd kunnen hydraulische cilinders slijtage en schade ervaren die meer vereisen dan routinematig onderhoud. Het repareren van een hydraulische cilinder kan zijn prestaties herstellen en zijn operationele levensduur verlengen - vaak tegen lagere kosten dan volledige vervanging. Afhankelijk van de ernst en aard van het probleem, kunnen reparaties variëren van eenvoudige afdichtingsvervanging tot rechining van volledige staven of vatreconditionering.

Basisreparatietechnieken

1. Demontage:
Begin door de cilinder veilig los te koppelen van het hydraulische systeem en deze uit de apparatuur te verwijderen. Reinig de buitenkant grondig om besmetting te voorkomen. De eenheid demonteren zorgvuldig en noteert de oriëntatie van componenten voor nauwkeurige opnieuw monteren.

2. Inspectie van componenten:
Elke component - Piston, staaf, afdichtingen, cilindervat en klier - moet worden geïnspecteerd op slijtage, vervorming, corrosie of scheuren. Gemeenschappelijke inspectietools omvatten remklauwen, micrometers en kiezelindicatoren.

3. Polijsten en schoonmaken:
Kleine krassen op staven kunnen vaak worden gepolijst met behulp van fijne winst schuurmiddelen. Het reinigen van interne oppervlakken is essentieel om metalen deeltjes, slib of afgebroken vloeistofresiduen te verwijderen.

4. Vervanging van versleten onderdelen:
Beschadigde of versleten afdichtingen, bussen en slijtagringen moeten worden vervangen met behulp van door de fabrikant goedgekeurde kits. Als de staaf ontpit of gebogen is, kan deze rechtmaken of opnieuw opduiken.

5. Herstel en testen:
Nadat u de benodigde onderdelen heeft vervangen, moet u de cilinder opnieuw samenstellen volgens de juiste koppelspecificaties. Voer een druktest of cyclustest uit om de afdichtingsintegriteit en een soepele werking te verifiëren voordat de cilinder opnieuw wordt geïnstalleerd.

Afdichtingsvervanging

Afdichtingsfalen is een van de meest voorkomende redenen voor een storing in de hydraulische cilinder. Het vervangen van afdichtingen is meestal een kosteneffectieve reparatie die de prestaties kan herstellen en lekken kan voorkomen.

Soorten afdichtingen om te vervangen:

• Staafafdichtingen: Voorkom dat vloeistof uit de cilinder lekt.

• Zuigerafdichtingen: Handhaaf de druk tussen cilinderkamers.

• Ruitenwissers: Verwijder verontreinigingen uit de stang terwijl deze zich terugtrekt.

• O-ringen en back-upringen: Bied extra afdichting bij kritieke gewrichten.

Best practices:

• Gebruik altijd SEAL's die overeenkomen met originele specificaties.

• Reinig de afdichtingsgroeven en inspecteer op inkepingen of bramen voordat u nieuwe afdichtingen installeert.

• Smeer afdichtingen met compatibele hydraulische vloeistof voordat u zich opnieuw beheert om droge starts te voorkomen.

Wanneer u professionele reparatiediensten moet zoeken

Hoewel basisreparaties in eigen huis kunnen worden uitgevoerd met de juiste tools en ervaring, vragen sommige situaties om deskundige aandacht:

• Ernstige schade: Diep scoren op staven, gebarsten vaten of gebroken eindkappen vereisen vaak gespecialiseerde bewerking of lassen.

• Precisievereisten: Cilinders in zeer nauwkeurige apparatuur of veiligheidskritische toepassingen moeten worden gerepareerd en getest door gecertificeerde technici.

• Aangepaste cilinders: Reparaties voor aangepaste of ongewone cilinders kunnen gespecialiseerde onderdelen of reverse-engineering-componenten omvatten.

• Testen en certificering: Professionele winkels bieden vaak post-reparatietests (druktests, lekcontroles) en bieden garanties op hun werk.

Samenwerken met een ervaren hydraulische reparatieservice kan het risico op onjuiste reparaties verminderen en ervoor zorgen dat de cilinder voldoet aan OEM -specificaties en veiligheidsnormen.

Tijdige en effectieve hydraulische cilinderherstel kan de prestaties herstellen, de downtime van apparatuur verminderen en de levensduur van waardevolle machines verlengen. Weten welke problemen intern kunnen worden behandeld en welke professionele expertise vereisen, is de sleutel tot het beheren van operationele efficiëntie op de lange termijn.

Topfabrikanten van hydraulische cilinders

Wanneer betrouwbaarheid, veiligheid en prestaties niet-onderhandelbaar zijn, is het kiezen van hydraulische cilinders bij vertrouwde fabrikanten essentieel. Gerenommeerde leveranciers bieden niet alleen producten van hoge kwaliteit, maar bieden ook technische ondersteuning, aanpassingsdiensten en wereldwijde logistieke mogelijkheden. Hieronder staan enkele van de toonaangevende fabrikanten in de hydraulische cilinderindustrie, erkend voor hun innovatie, duurzaamheid en naleving van internationale normen.

Parker Hannifin

Overzicht:
Parker is een wereldwijde leider in beweging en controletechnologieën en biedt een breed scala aan hydraulische cilinders voor industriële en mobiele toepassingen. Hun cilinders staan bekend om precisie-engineering, duurzaamheid en ondersteuning voor hoge drukomgevingen.

Productaanbod:

• Zware industriële gelaste cilinders
• NFPA Tie Rod Cilinders
• Op maat ontworpen cilinders voor mijnbouw-, mariene en olie- en gassectoren

Bosch Rexroth

Overzicht:
Bosch Rexroth biedt een uitgebreide portfolio van hydraulische actuatoren, waaronder zowel standaard- als aangepaste cilinderoplossingen. Hun producten voldoen aan internationale kwaliteitsnormen en worden gebruikt in sectoren zoals energie, infrastructuur en zware machines.

Productaanbod:

• Molentype en tie staafcilinders
• Telescopische cilinders voor mobiele applicaties
• Intelligente cilinders met geïntegreerde positiesensoren

Rups hydraulica

Overzicht:
Caterpillar produceert zware hydraulische cilinders voor zijn eigen lijn van bouw- en mijnbouwapparatuur, maar levert ook wereldwijd aan OEM's. Deze cilinders zijn ontworpen voor duurzaamheid in extreme omstandigheden.

Productaanbod:

• Robuuste cilinders voor dozers, laders en graafmachines
• Langwaardige afdichtingssystemen en corrosiebestendige staven
• Revisie- en reparatiediensten

Eaton Hydraulics

Overzicht:
Eaton biedt krachtige hydraulische cilinders afgestemd op mobiele en industriële systemen. Met een sterke nadruk op betrouwbaarheid worden hun cilinders gebruikt in de landbouw-, mariene en ruimtevaartindustrie.

Productaanbod:

• Grote boring industriële cilinders
• Cilinders van compacte mobiele apparatuur
• High-speed, high-cycle actuators

Hydratech Industries

Overzicht:
Gespecialiseerd in grootschalige en aangepaste hydraulische cilinders, serveert hydratech-industrie sectoren zoals windenergie, offshore boren en zwaar transport. Ze staan bekend om hun technische expertise en projectspecifieke ontwerpondersteuning.

Productaanbod:

• Cilinders met grote diameter en langdekst
• Hydraulische toonhoogtecilinders voor windturbines
• Cilinders voor offshore kranen en jacking -systemen

Ligon Industries

Overzicht:
Als een van de grootste Noord -Amerikaanse leveranciers van hydraulische cilinders, werkt Ligon via een netwerk van bedrijven, die elk nichemarkten bedienen. Hun flexibiliteit en responsiviteit maken hen een voorkeursleverancier voor aangepaste en OEM -oplossingen.

Productaanbod:

• Gelaste lichaams- en tie -staafcilinders
• Telescopische cilinders voor dump- en weigeren voertuigen
• Korte doorlooptijd voor aangepaste productie

Deze fabrikanten vertegenwoordigen een dwarsdoorsnede van de hydraulische cilindermarkt, van gestandaardiseerde massaproductiecilinders tot zeer aangepaste eenheden voor complexe toepassingen. Het selecteren van een fabrikant omvat het overwegen van niet alleen productspecificaties, maar ook technische ondersteuning, wereldwijde servicetwerken en de mogelijkheid om aan de naleving of certificeringseisen te voldoen.

Toekomstige trends in hydraulische cilindertechnologie

Terwijl industrieën naar efficiëntere, intelligente en milieubewuste machines duwen, blijft hydraulische cilindertechnologie evolueren. Vorigingen in materialen, elektronica -integratie en ontwerpoptimalisatie vormen de toekomst van deze kritieke componenten. Hieronder staan belangrijke trends die naar verwachting de ontwikkeling en toepassing van hydraulische cilinders en toepassingen in de komende jaren zullen beïnvloeden.

Vooruitgang in materialen en oppervlaktebehandelingen

Om aan de eisen van hogere prestaties te voldoen en de levensduur van de dienstverlening te verlengen, nemen fabrikanten geavanceerde materialen en oppervlaktetechnologieën aan:

• Hoogwaardig legeringen: Het gebruik van warmtebehandeld staal- en composietmaterialen verhoogt de belastingdragende capaciteit zonder overmatig gewicht toe te voegen.
• Corrosiebestendige coatings: Chrome alternatieven zoals nikkel-vergulde of keramisch gecoate staven bieden verbeterde weerstand tegen slijtage, chemicaliën en omgevingsafbraak.
• Lage wrijving voeringen en afdichtmaterialen: Nieuwe polymeren en synthetische materialen verminderen energieverlies en verbeteren de bewegingsgladheid onder hoge druk.

Deze materiële innovaties dragen bij aan langere onderhoudsintervallen en meer betrouwbare werking onder harde of continu gebruik.

Slimme hydraulische cilinders en IoT -integratie

Met het groeiende gebruik van industrie 4.0-technologieën worden hydraulische cilinders in toenemende mate geïntegreerd met sensoren en besturingssystemen om realtime monitoring en automatisering mogelijk te maken.

• Positie- en druksensoren: Ingebedde sensoren geven continue feedback op de zuigerpositie, belastingskracht en druk, het verbeteren van de nauwkeurigheid en veiligheid.
• Conditiemonitoring: Slimme cilinders detecteren vroege tekenen van slijtage, lekkage of overbelasting, waardoor voorspellend onderhoud mogelijk is en downtime minimaliseert.
• Diagnostiek op afstand: Verbonden cilinders verzenden operationele gegevens naar gecentraliseerde systemen voor het volgen van prestaties en het oplossen van problemen op afstand.

Deze functies zijn vooral waardevol in sectoren zoals mijnbouw, logistiek, ruimtevaart en geautomatiseerde productie, waarbij uptime en precisie missiekritisch zijn.

Verbeteringen van energie -efficiëntie

Het verminderen van het energieverbruik in hydraulische systemen is een prioriteit geworden vanwege stijgende operationele kosten en milieuproblemen.

• Laadgevoelige hydraulica: Adaptieve systemen passen de vloeistofstroom en druk aan om overeen te komen met de belastingvraag, waardoor overtollig energieverbruik wordt verminderd.
• Lichtgewicht cilinderontwerp: Verbeterde materialen en structurele optimalisatie helpen het gewicht te verminderen, wat op zijn beurt de stroomvereisten in mobiele apparatuur verlaagt.
• Elektro-hydraulische hybride systemen: Integratie van elektrische schijven met hydraulische actuatoren verbetert de controle en vermindert het energieverlies in vergelijking met traditionele systemen.

Deze vorderingen zijn bedoeld om hydraulische cilinders duurzamer te maken met behoud van het behouden of verbeteren van de prestaties in veeleisende toepassingen.

Aanpassing en modulair ontwerp

Moderne apparatuur vereist vaak op maat gemaakte oplossingen in plaats van kant-en-klare componenten. Fabrikanten gaan op weg naar meer modulaire, aanpasbare cilinderontwerpen:

• Configureerbare cilinderplatforms: Klanten kunnen de boorgrootte, een slaglengte, de montagestijl en sensorpakketten opgeven vanuit een gestandaardiseerde set opties.

• Toepassingsspecifieke oplossingen: Van compacte cilinders voor space-beperkte systemen tot oversized cilinders voor offshore-bewerkingen, aanpassing maakt een betere afstemming met functionele behoeften mogelijk.

Deze verschuiving naar modulariteit verkort doorlooptijden en maakt krachtige oplossingen toegankelijker in de industrie.

Hydraulische cilinders zijn niet langer alleen eenvoudige mechanische apparaten. Naarmate slimme technologieën en duurzame technische praktijken meer geïntegreerd raken in industriële systemen, evolueren hydraulische cilinders naar intelligente, efficiënte en applicatiebewuste componenten. Deze innovaties beloven de prestaties te verbeteren, de bedrijfskosten te verlagen en nieuwe mogelijkheden te openen in de bouw, productie, energie en daarna.

Conclusie

Hydraulische cilinders zijn fundamentele componenten in kranen en zware machines, die de lineaire kracht en precieze beweging bieden die nodig is voor complexe taken, duwen en positioneren. Inzicht in de verschillende soorten - zoals enkelwerkend, dubbelwerkend, telescopisch, gelast en tie -staafcilinders - helpt bij het selecteren van de juiste oplossing voor specifieke toepassingen.

Kraanhydraulische cilinders moeten voldoen aan de rigoureuze eisen voor laadcapaciteit, veiligheid en omgevingsweerstand, terwijl zware cilinders in aardmoveren, mijnbouw en industriële persen duurzaamheid, druk uithoudingsvermogen en betrouwbare afdichting vereisen. Het selecteren van een hydraulische cilinder omvat zorgvuldig rekening houdend met belastingsvereisten, bedrijfsdrukken, slaglengte, montagestijl en omgevingsfactoren om optimale prestaties en levensduur te garanderen.

Regelmatig onderhoud, inclusief inspecties, smering en preventieve zorg, speelt een cruciale rol bij het voorkomen van veel voorkomende problemen zoals lekken, langzame werking en staafschade. Tijdige probleemoplossing en reparaties, of het nu in eigen huis is gedaan of door professionele diensten, helpt dure downtime te voorkomen en de levensduur van de cilinder te verlengen.

Samenwerken met gerenommeerde fabrikanten zorgt voor toegang tot kwaliteitscomponenten die zijn ontworpen voor veeleisende omstandigheden en ondersteund door technische ondersteuning. Vooruitkijkend, vooruitgang in materialen, slimme sensorintegratie, energie -efficiëntie en modulair ontwerp, drijven de evolutie van hydraulische cilinders in slimmere, efficiëntere en aanpasbare oplossingen.

Door de juiste hydraulische cilinder te selecteren en deze effectief te onderhouden, kunnen operators de prestaties van apparatuur verbeteren, de veiligheid verbeteren en operationele kosten verlagen-keyfactoren in het succes van een zware of kraantoepassing.
